| 层 数 | 结构形式 | 建筑风格 | |||
| 开 间 |
11.60m
|
占地面积 |
189.92㎡
|
建筑面积 |
559.12㎡
|
| 进 深 |
16.50m
|
主体造价 |
70万~75万(仅供参考)
|
制作软件 |
AutoCAD
|
|
图纸内容
|
|||
|
建筑图
|
建筑设计说明，构造表，地下室平面图、一层平面图，二层平面图，三层平面图，四层平面图，屋顶平面图，立面图，剖面图，节点大样图，楼梯大样图,门窗大样图，门窗表
|
||
|
结构图
|
结构设计说明,基础平面布置图，独立基础详图，基础施工图，地下室结构施工图、一层结构施工图，二层结构施工图，三层结构施工图，四层结构施工图，屋面施工图，楼梯大样图。
|
||
|
给排水图
|
给排水设计说明，地下室给排水平面图、一层给排水平面图，二层给排水平面图，三层给排水平面图，四层给排水平面图，屋顶层排水平面图，给排水系统原理图，卫生间给排水详图，化粪池大样图，污水检查井大样图。
|
||
|
电气图
|
电气设计说明，主要设备及材料表，配电箱系统图，弱电系统图，基础接地平面图，屋面防雷平面图，地下室照明平面图、一层照明平面图，二层照明平面图，三层照明平面图，四层照明平面图，地下室插座平面图，一层插座平面图，二层插座平面图，四层插座平面图，地下室弱电平面图，一层弱电平面图，二层弱电平面图，三层弱电平面图，四层弱电平面图。
|
||
|
设计功能
|
|||
|
地下室
|
储物间、酒窖、影音室、客厅、娱乐室、茶水间、采光井
|
||
|
一层
|
客厅、厨房、餐厅、公卫、柴火灶、2露台、采光井
|
||
|
二层
|
起居室、2卧室、书房、公卫、内卫
|
||
|
三层
|
3卧室、衣帽间、起居室、公卫、内卫
|
||
|
四层
|
3储物间、娱乐室、露台
|
||
-
建筑效果图
效果图
背面效果图
鸟瞰图平面方案图

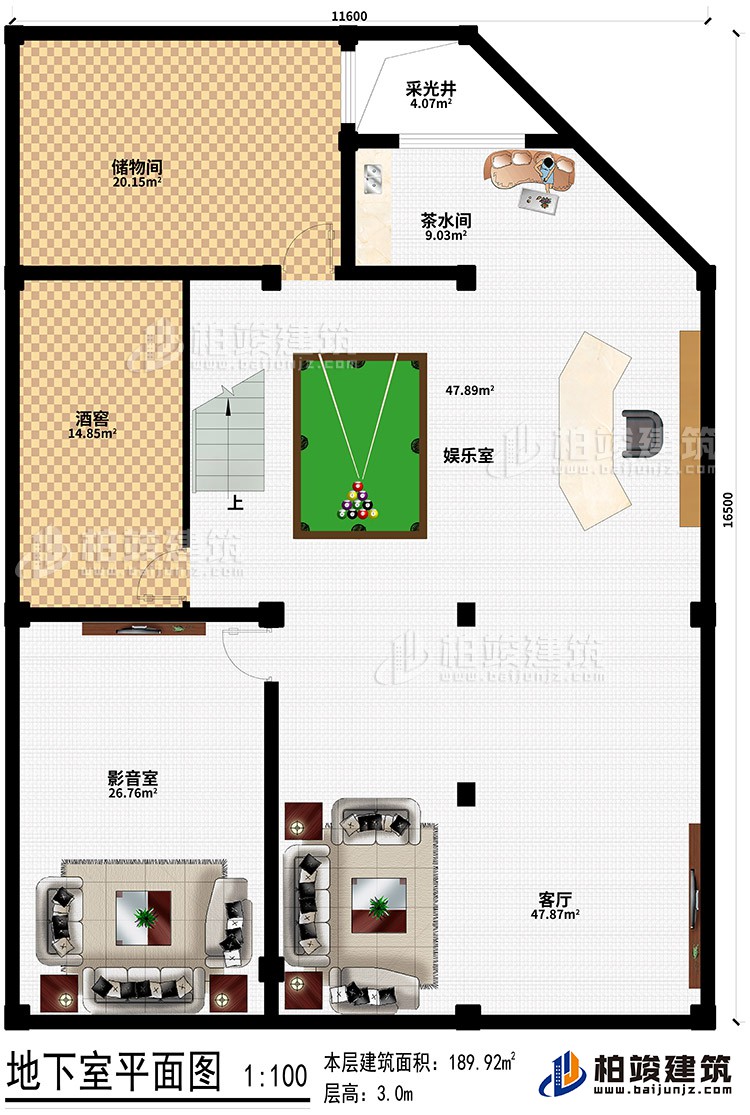

地下室：储物间、酒窖、影音室、客厅、娱乐室、茶水间、采光井

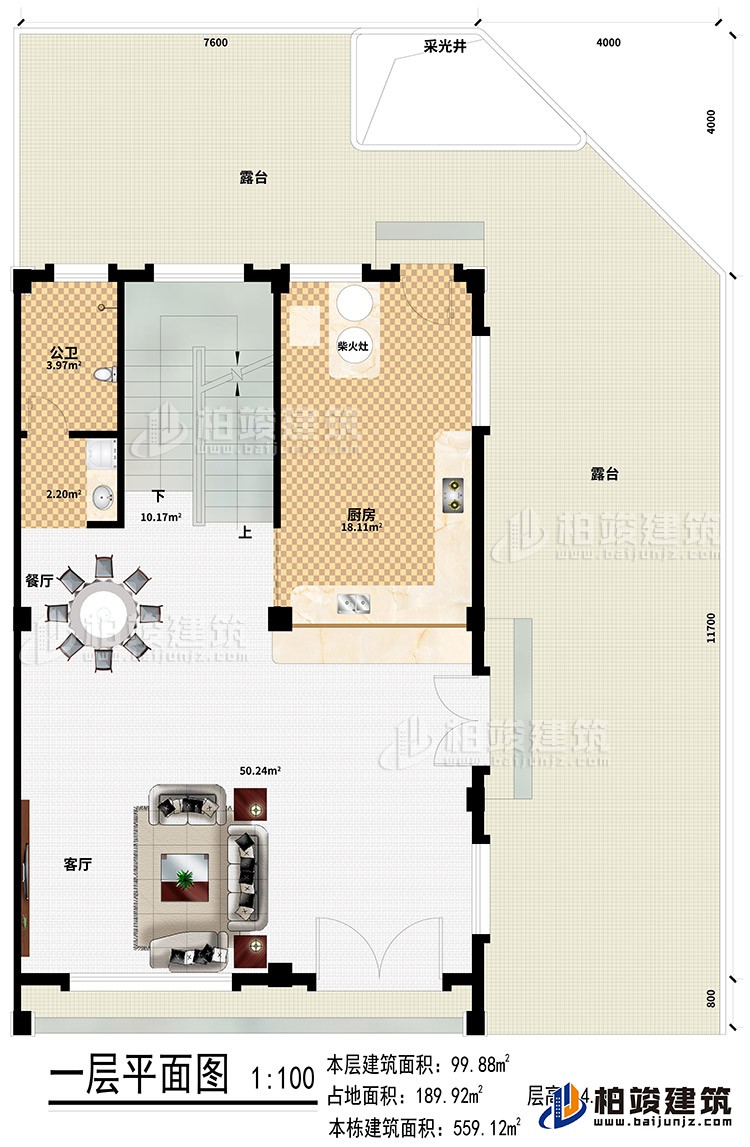

一层：客厅、厨房、餐厅、公卫、柴火灶、2露台、采光井

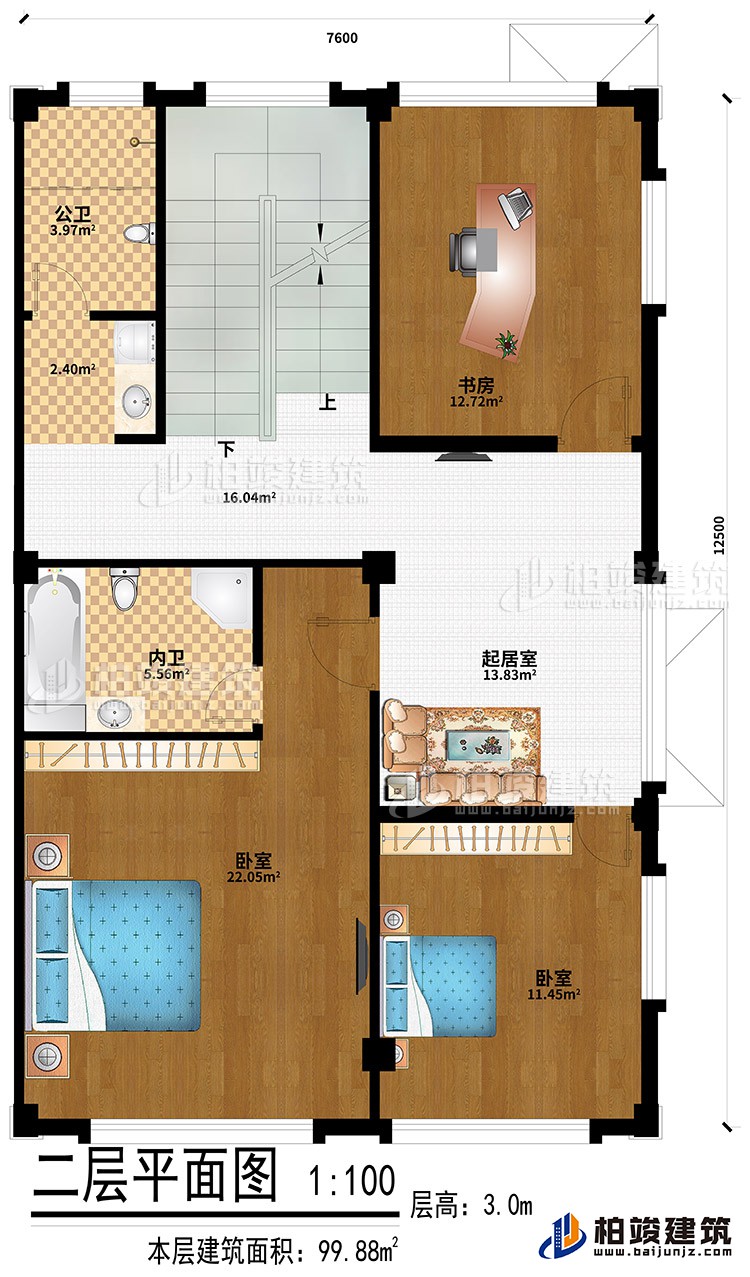

二层：起居室、2卧室、书房、公卫、内卫

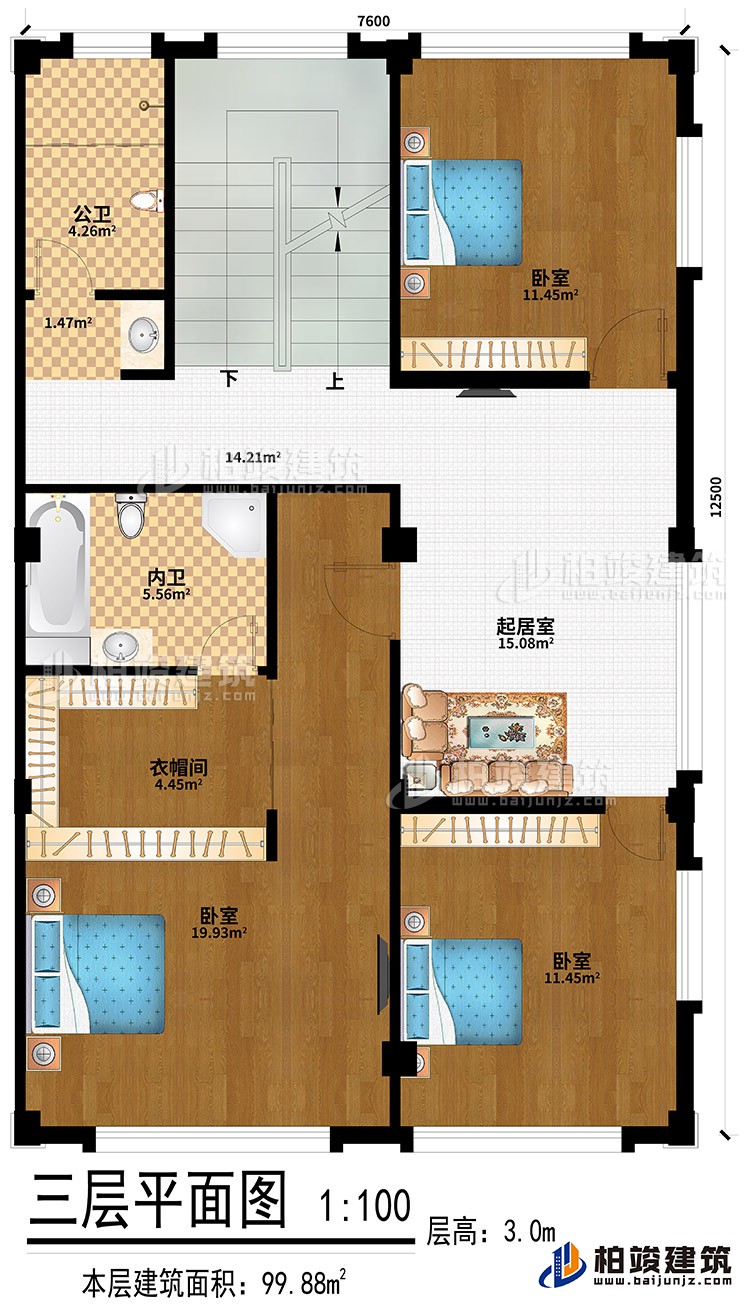

三层：3卧室、衣帽间、起居室、公卫、内卫

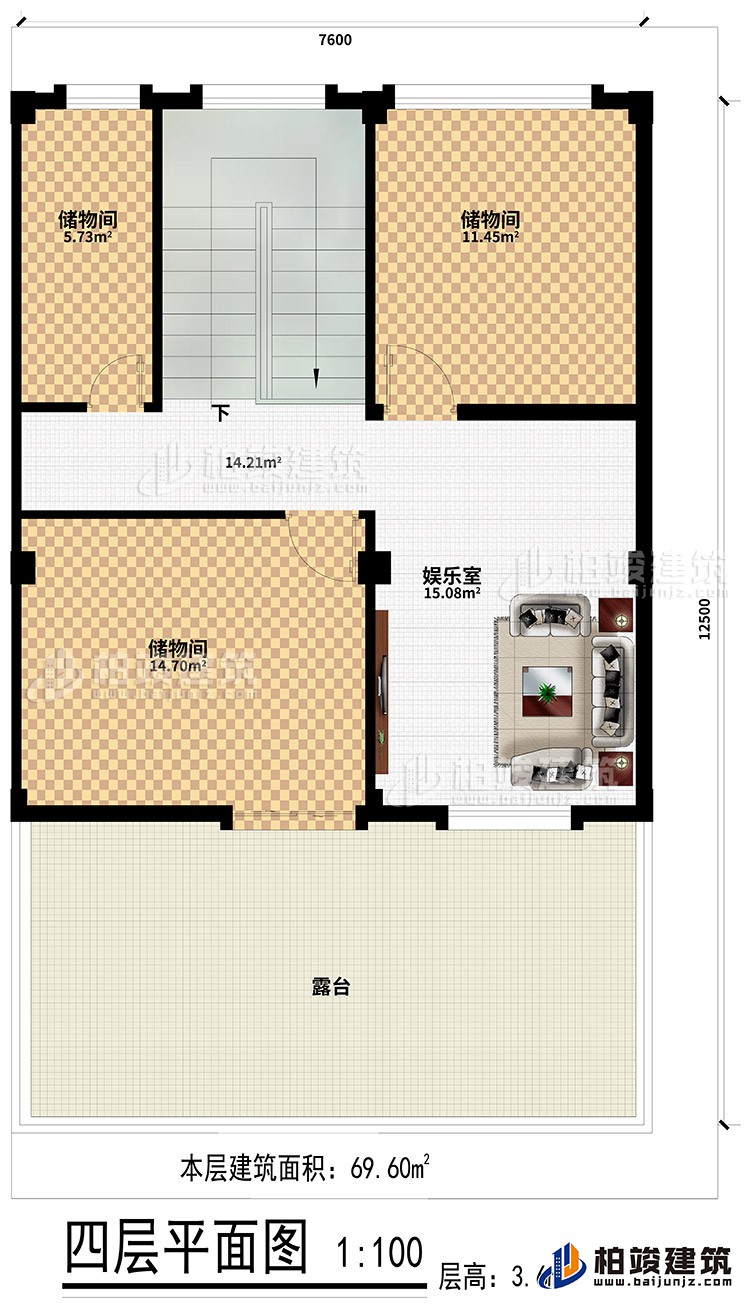

四层：3储物间、娱乐室、露台建筑立面图

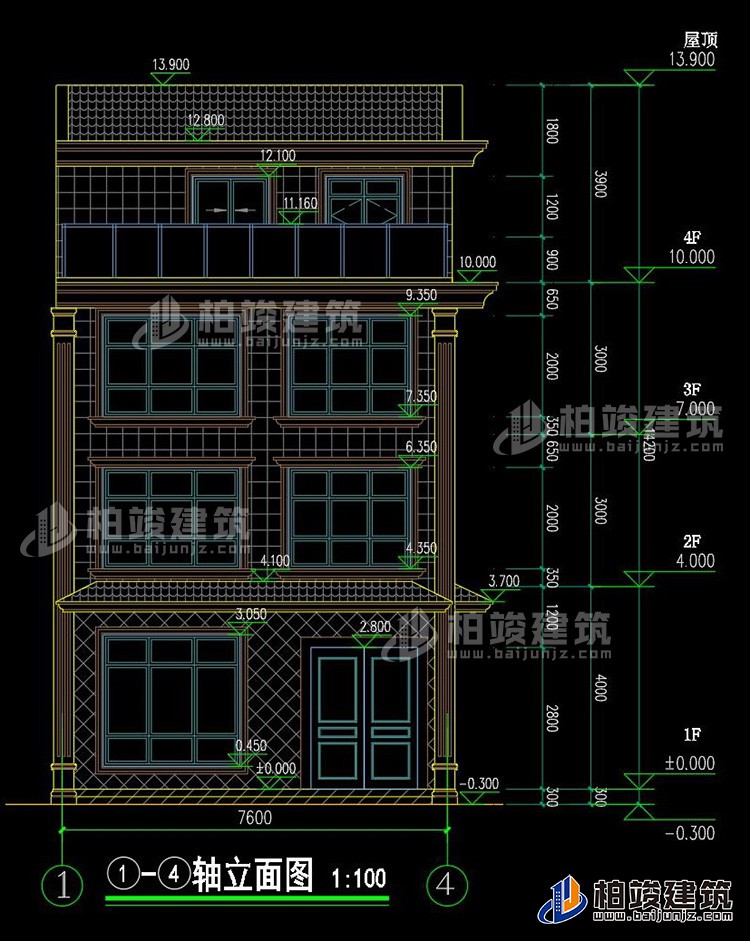

正立面图

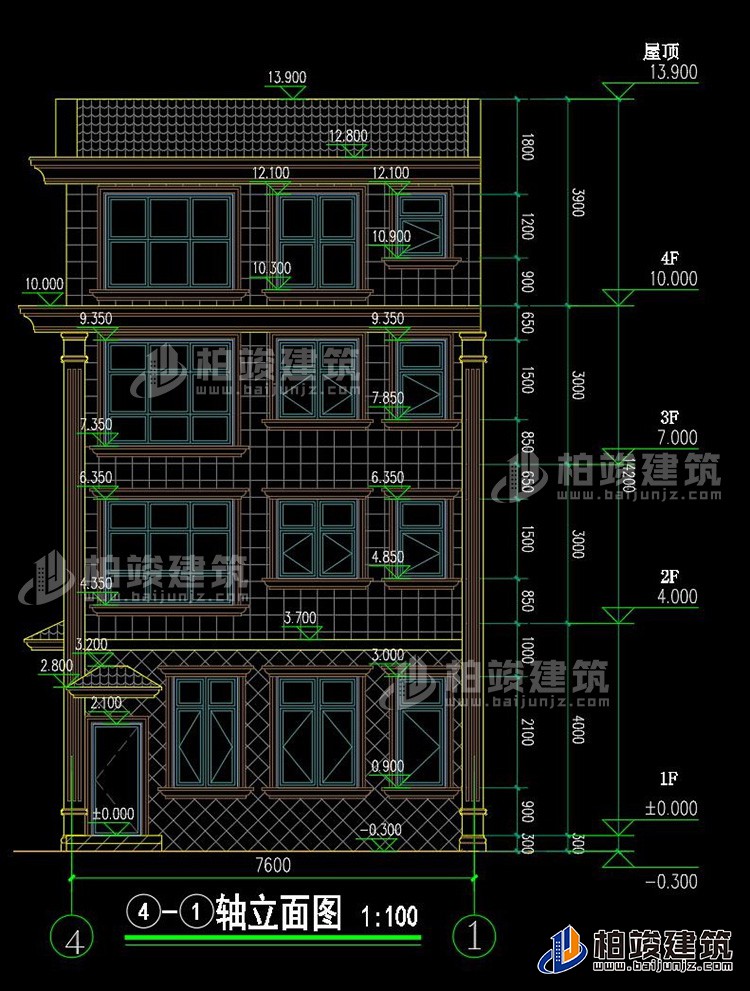

背立面图
没有任何评论
图纸编号：BZ422
- 支付方式：支付宝付款银行转账
- 承诺支持：全国免费包邮货到付款
请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸，我们客服人员会电话与您联系确认图纸编号、收货信息等， 感谢您对本站的关注，祝您网上购物愉快！
购图前重要说明：
购买本套图纸仅提供打印好的图纸一份，我们不出售电子文件、光盘。我们设计的图纸非常详细，用A3规格打印图纸，比传统蓝图更清晰、容易复印、方便收藏，可以直接应用到施工现场。售后服务仅为图纸答疑，不包任何修改，因为只要其中一张图纸改变，其它图纸相应均需修改，工作量较大，所以我们不包修改。如果您个性要求较多需按要求订做设计，请查看别墅设计业务流程，并联系设计客服咨询设计收费标准。
